なんだと～！

なんですか？アマゾンで注文した中国のモーターなんですが、税関チェックにひっかかり帰ってきたよ！再送は面倒だから…。「面倒」ってなに？最後の「あなたの提案を待ってます。」って！面倒とう相手に何を提案できるのか？てか税関のチェックを通らない交流モーターって何ですか？
面白い。おもしろ過ぎるので、また同じ相手に同じものを注文しようと思うのだが、妻が再考を望んでおります。残念。

試したい事が沢山。

梅沢電気に寄る。先日は在庫がなかったオペアンプの３５８。あった。これで焦電センサーの出力をいじくれーる。

てか、梅沢さんになかったら東京しか選択肢がなくなるのね。ちょっと金額が高めだが、東京+送料を考えればとてもありがたい。あ！２０分以上駐車場の料金考えたら微妙かな。バスなんかの移動料金でも往復で最低４００円？移動や輸送が１番高いのね。

しかし何か無いのかね。多くの個人の小物を集めて輸送する方法。ロケットだって小さなスペースに小さな衛星を乗っけてコストを抑えてやったよ。みたいなことやってるじゃない。写真のアンプポチッって、はい送料+代引+手数料を加えて950円です。内商品代は50円です。って・・・。

この送料問題って東京で送る側はまったく問題視できていない感じ。たぶん誰も見えていないんだな。ムム。

ヒューズビットの書換え

なるほど。言われてみれば納得だわ。内部のデフォルトクロック１MHzで動いているところに、８MHzとしてのプログラムを走らせちゃうとスピードが1/8ですよってことですか。
なるほど。関係ないけど数100フレームの高速撮影して、テレビ規格の30フレームで再生したらスローになるのと同じ理屈かな？
で、それを避けるには内部クロックも8MHzにすればイイそうで、ブートローダーを焼くことで内部クロックも設定できちゃうらしい！つまりハードとソフトの設定を合わせなさい！ってことですね。
で、やっとシリアルもまともに走ってくれるのかしらん？
今は熱が出てダウン中なので週末に試そうっと。

ATtiny85ではDFPlayerMiniが鳴らない。

あれ？なして鳴らんのさ〜。UNOとATtiny85では何が違うべか？あ！1/8ってことはシリアルが遅すぎ！？ブートローダを焼く事で解決するのかな？それともシリアルを８倍に設定すればイイのかな？週末に試そうかしらっと。

ATtiny85で使えるタイマーライブラリー

ATtiny85で使えるタイマーライブラリーがあった。TimerOne。よくわからないけれど有名ライブラリーがいつしかATtiny85に対応していたってことでしょうか？これでタイマー割込みが可能になるのかな？

もしかしてATtiny13aでも使えるか〜？ダメ元で試してみるかー。

窓辺のソーラーで起動実験

窓辺に置いたソーラーパネルで焦電センサー回路を起動出来るか試す。まーパネルからは５ｖ出てるのだから起動するだろうとは思うが、電流も確認したいし一応試す。

灯った。

音声案内

即席の音声案内装置ができた。上司はこれをこのまま使うと言う。特に問題はないので止はしない。見た目は悪い。どうやら素人のハンダのリスクを避けたいようだ。なのであるぢゅいーのもそのママだな。

DFPlayerMiniの内蔵アンプだけでは音が小さいためスピーカー側で増幅させた。イヤホンジャック改がイイ感じ。音質が安定した。

後日、DFPlayerMiniの癖をまとめようと思う。

無いものは作ってしまえ。

DFPlayer miniにアンプ内蔵スピーカーをつなげるべくイヤホンジャックを電子工作用に改良する。

これで現場で電気屋さんからの抗議はないはず。てか、強電に弱電の仕事を頼めるのかー？しかもスピーカーの線の接続。私にははムリだわー。

ということで100円ショップでイヤホンジャックの延長コードを手に入れて、ジャックのオスとメスを取出す。

取り出したジャックのメスには３本のコードが繋がっていた部分が見えているはず。そこに予め用意していたコードをハンダでつなぐ。もともとのコードは細すぎてヒフクさえ上手くムクことができない。そりゃー強電からのクレームも納得だわ。

結線チェックには、取出したチャックのオスを使う。メスにサシて、おしりのコードが繋がっていた部分にテスターを当てれば通線確認も容易。

ちなみにジャックのオスの先からL、R、GNDだった。

LEONARDOでMP3の制御

Arduino LEONARDOでDFPlayer miniを制御です。UNOはいろいろと開発で使うので、レオちゃんの出番です。

実際に収める時にはピンが基盤に刺さるような環境になるでしょうから、それに合ったArduinoを購入しなければ。

互換機あっちゃんのその後

「あっちゃんでいいの」のLEDが点かない問題ですが、結果を言うと１３ピンがHIGHで消える逆仕様でした。回路が、VCCから１３ピンに渡っていてその間でLEDが灯る。５Vをぶつけあって電流が停滞するイメージですか。事をややこしくしたのは配線の断線に気づかなかったことです。

悪い配線を避けたはずが。またやってしまった。。。。

さくら

桜をスマホで撮る。1億総カメラマンである。

ちなみに私のスマホはキャンペーン価格の390円。そりゃー世の中おかしくなるわー。と複雑な気分。

あっちゃんでいいの もしや！

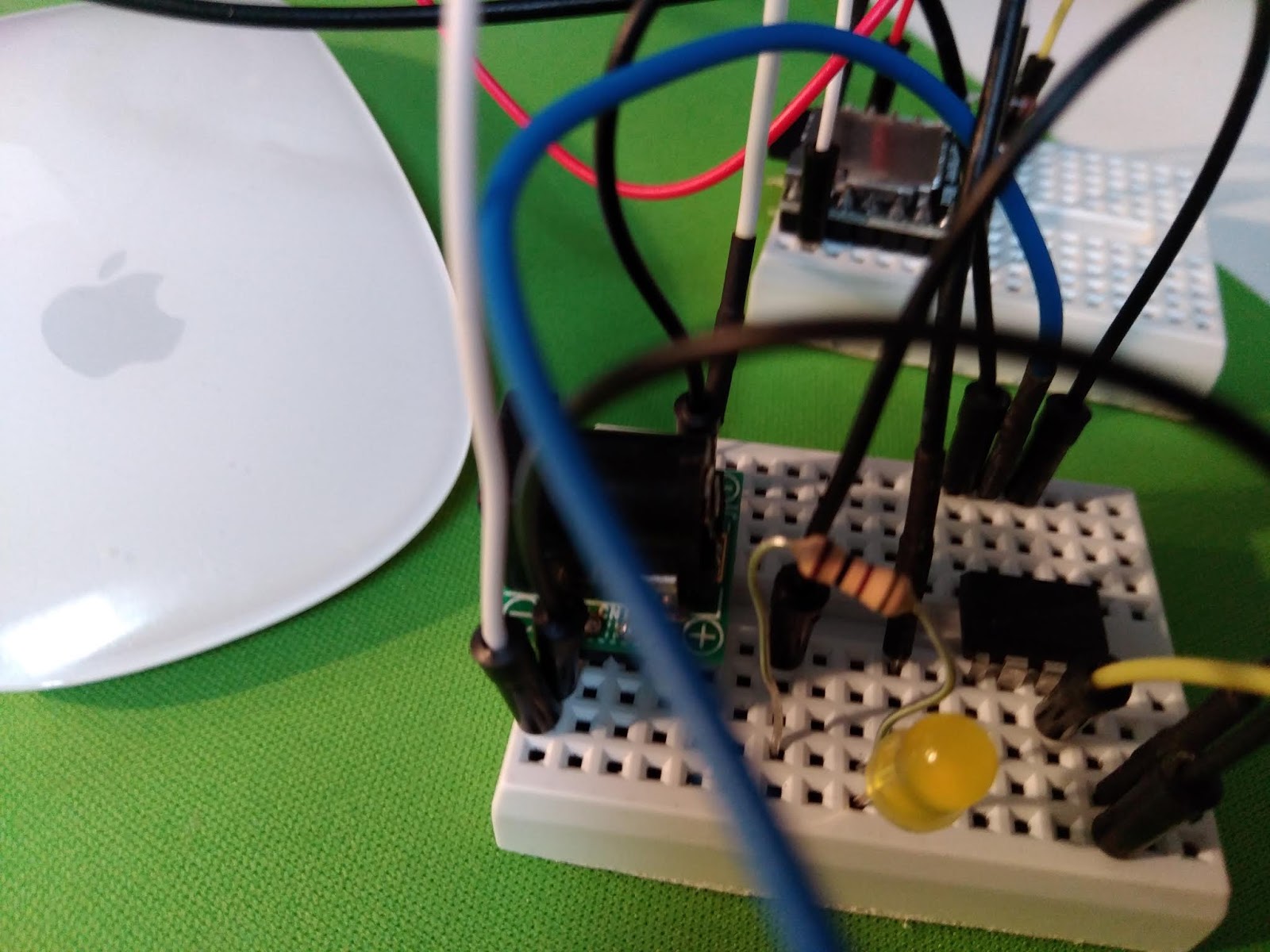

「あっちゃんでいいの」のLEDがつかない。13番でも点滅はokなのだが、常時点灯はしない。？なにこれ？５Vは出ている様子。電流が乏しいの？もしやオープンコレクターってやつ？ナゾですな。

DFPlayer-Miniの日本語取説？

なんですか？DFPlayer Miniの石の日本語取説だそうです。http://www.ne.jp/asahi/o-family/extdisk/MP3module/KT403A_DatasheetJP.pdf

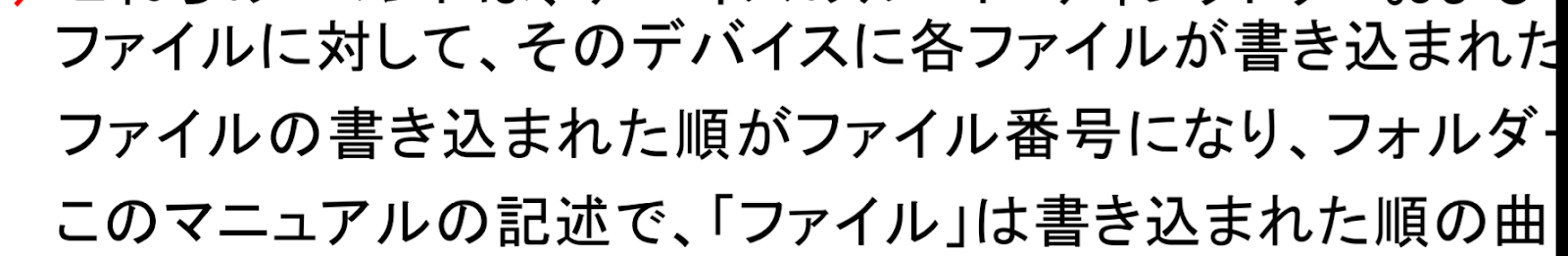

読んでいると気になる点がありました。「ファイルの書き込まれた順がファイル番号になり、フォルダー名やトラック名（番号）には従いません。」

？　まったくノーマークなルール。これって石の話で、Playerもこれに準じてるのかな？今は適当な３曲を入れてますが、当然のよう001からかかっていると思ってますよ。必確認ですな。

arduinoから「あっちゃんでいいの」に鞍替

先日、DFplayer_MiniをArduino unoで鳴らせることを確認した。Attiny13aでArduino互換をつくって組み込みらしく仕上げようかと考えたが容量が小さすぎる！Attiny85が良いのだが手持ちが在庫切れ。Unoをそのまま使う？ん～客受けもが悪そ～！今じゃ立派な開発環境なのでもったいない気もする。なので、やはりAttiny85でつくるとにして注文することに。バックアッププランとして「あっちゃんでいいの」を使ってみようと思う。
 「あっちゃんでいいの」はUNOの互換機。しかしDFplayer_Miniへの電源供給は５Vがイイ感じ。UNOでは3.3Vが安定していた。DFplayer_Miniは電源に敏感なのかな？

DFPlayerMini

急きょ、定時での音声案内が必要になった。もちろん安くて丈夫なやつである。（ま〜、だからと言って特に具体的なしばりは無いのだが。）

DFPlayerMiniという電子工作用の激安プレーヤーの存在を知ったので、早速アマゾン先生に届けてもらう。中国製で時間が許せば、1コインの範囲で買えしまう。国内販売のものだと安くて1,000円ほどか。

どうやら利用方法は２つあるようだ。一つはDFPlayerMiniのピンにスイッチを付ける方法。各ピンにそれぞれ動作が割り当てられており、目的のピンをGNDに落とすってやつらしい。この方法を最初に試した。５Vで動いた。なぜかボリューム操作の長押しには反応しなかった。音量初期設定はMAXのレベルなのか結構うるさい。小さなスピーカーから破れた音が出た。ということでアンプ内蔵を確認できた。（すげーな）

もう一つの方法は、Arduinoなどによるシリアル通信での操作。本家のプログラムのお手本がソフトによるシリアルを使っている。なのでArduinoをいつものようにハードシリアルでパソコンと繋げられますヨという嬉しい内容になっている。

ちなみにArduinoからの電源供給ではなぜか３.３Vで綺麗な音が出た。

使った感想。。。まだ作業途中なのだが、イイ感じ。これは使えるな！そう感じましたよ。私、電子工作は久しぶり。LEDをカチカチさせるところからリハビリしました。最初はまったく動きませんでした。ハマった原因は、まさかの私物電線の不良。メンテは大切ですな。

お宝

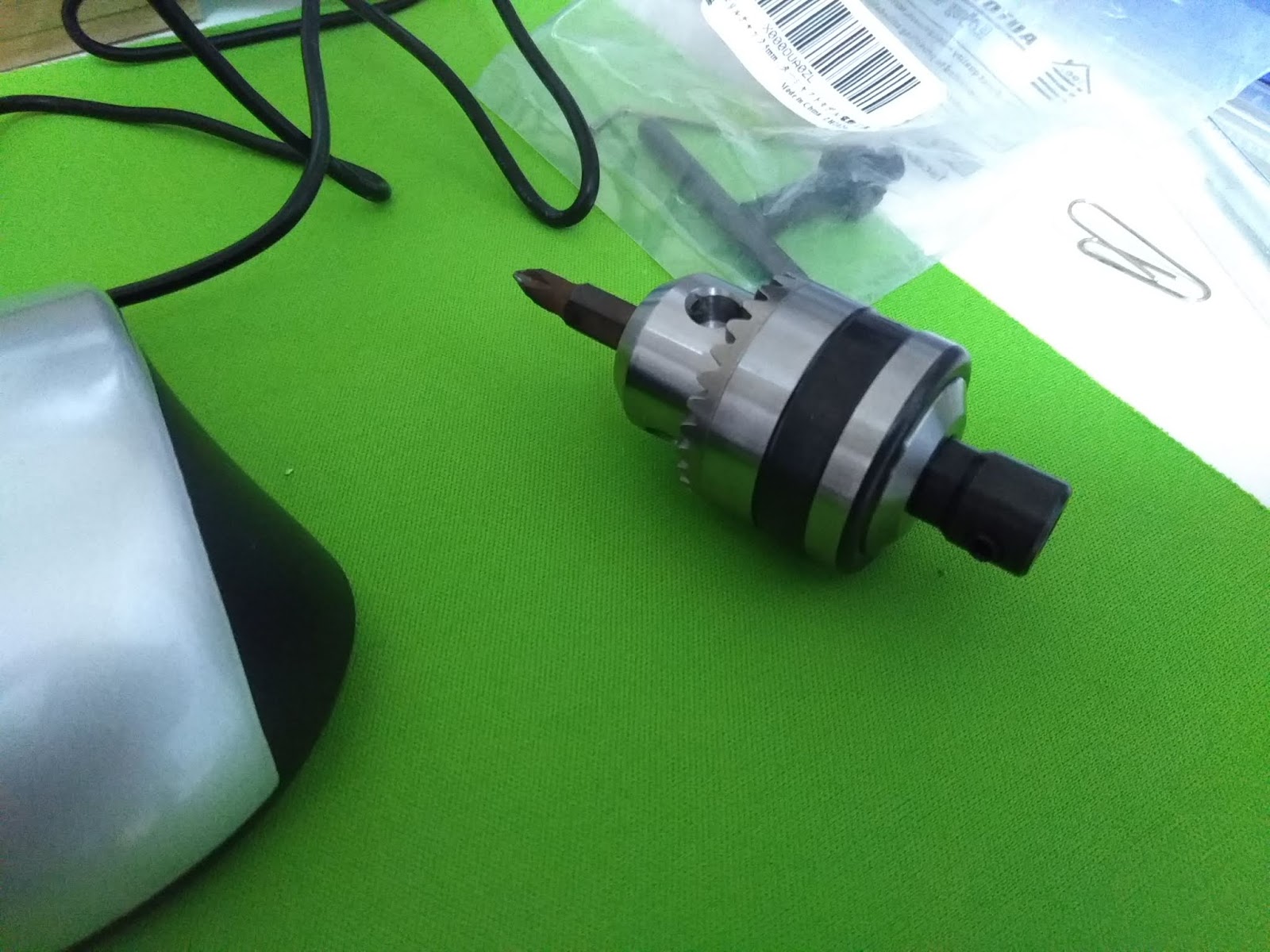

中国から？チャックが届いた。とても楽しみにしていたものだ。届くのに20日～30日くらいかかると覚悟をしていたのだが、１週間も経たないうちに届き驚いた。あれ？千葉から届いたぞ。でも送料は無料で価格も安い（910円）。まるで国内の中国である。
一ヵ月前に同じようなチャックを買ったのだが、届いたチャックはサイズが小さく、写真に写るビット（ドライバー）が使えなかった。Amazonのページからは物の大きさがどうにも掴めない。で反省を踏まえて、文字情報もしっかり確認して、選択に半日かけての再クリックという流れ。

自家製カーテンレール

カーテンレールをつくった。そうやって日々を楽しむ。

店を覗いても良いのが見つからない。だったら造ろうか！ということになった。

ホームセンターで数百円の材料を仕入れる。棒は24Φ。太いのである。なので既製品の樹脂リングも却下。どうせお気に入りのリングが無いのなら針金でこしらえたほうが個性的でステキに仕上がるはず。（やっぱりねっと）

端のダボは残すことにする。面を揃えた方が丁寧でキレイなのはわかるが、後々のメンテ性を考えての事。棒をダボで支えているように見えてイイ感じでもあるしね。

それが知りたかったのよ～！

オペアンプについていろいろ調べているのだが、どれもこれも難しすぎる。てか情報をこねくり過ぎじゃないか？頭でっかちってやつだわ。

そんな中天才を見つけた。私に必要など真ん中の情報を提供してくれるページを見つけた。ありがたい！ありがとう！そう言いたい。

わかりやすい！天才！！

オペアンプーさん

焦電赤外線センサーの信号を増幅させたい。そこでアンプだ。

しかしわからない。アンプってなに？音を大きくするやつじゃないの？持ってる知識はその程度。まー音も信号も同じ電気の波なんだろう？

オペアンプっていうのを使うのね。で、適当にオペアンプを買う。（今ここ）

TL072CP どうやらあまり良い選択じゃないみたい。

コンパレータ

以前に焦電型赤外線センサーを単体で購入したのだが、想像した動きではなかった。パナソニック製のそれと同じ性能を期待していたのだ。諦めて高価なパナソニックを使うことにする。

偶然見た記事でコンパレータとい

うアンプを知った。だらだらと低い電圧をたれ流すあの焦電型赤外線センサーと組み合わせれば、スパッと５Vを吐き出させるかも。

実験ではいい感じ。焦電型赤外線センサーの数値を読取ったコンパレータは上手くしきい値と比較しているようです。

コンパレータ

安い人感センサーをコンパレータを使って何とかできないものか？と思い、さっそく初めてのコンパレータです。

2時間どハマリ。

出力のオープンコレクタってなに？内部のトランジスタが稼働するイメージなのね！だから出力と言いながら吸い込まれる、まるで入力なんですな。

より卓上を意識

よりコンパクトにしました。テコの原理で木材が歪む。てか、ベースの板が反っている。

このアイデアではこれが限界なのかな？まー 後２〜３試しい事柄があるが時間切れ。またの機会にします。

自作穴開機の試運転

穴開機に電源を繋いだ。試運転である。

結果は微妙に芯がブレる感じ。趣味のレベルには問題ない精度。

ちなみにACアダプターのマックス性能である20Vを試そうとつまみを回し切ったのだが、モーターの怖いほどの回転数にビビる。また今度試すことにして、今夜は撤退。

ハンドルをつける

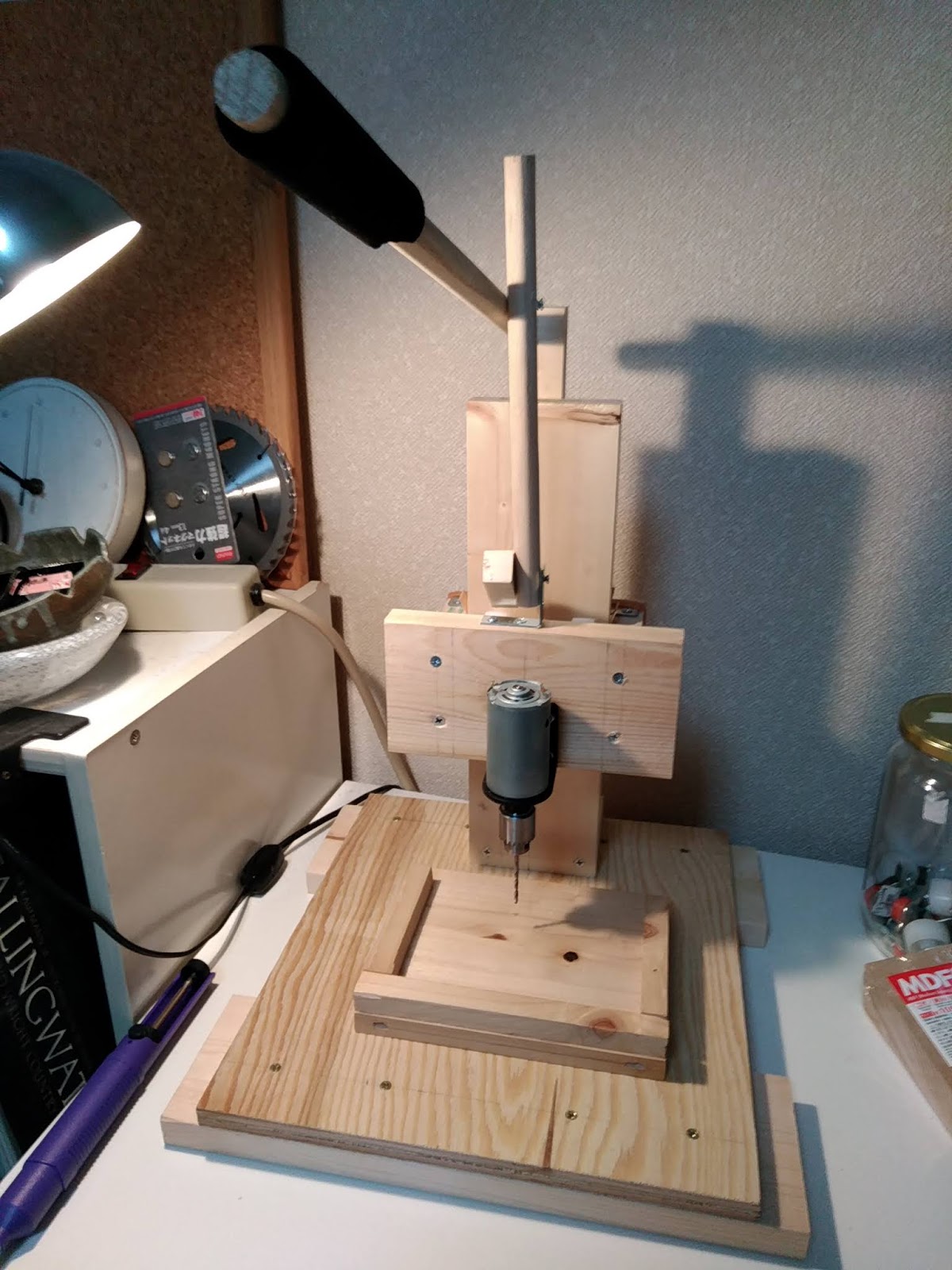

穴開機にハンドルを付けて安定した入力が可能となった。

さー、電源を繋ごう！

穴開機の剛性不足〜。

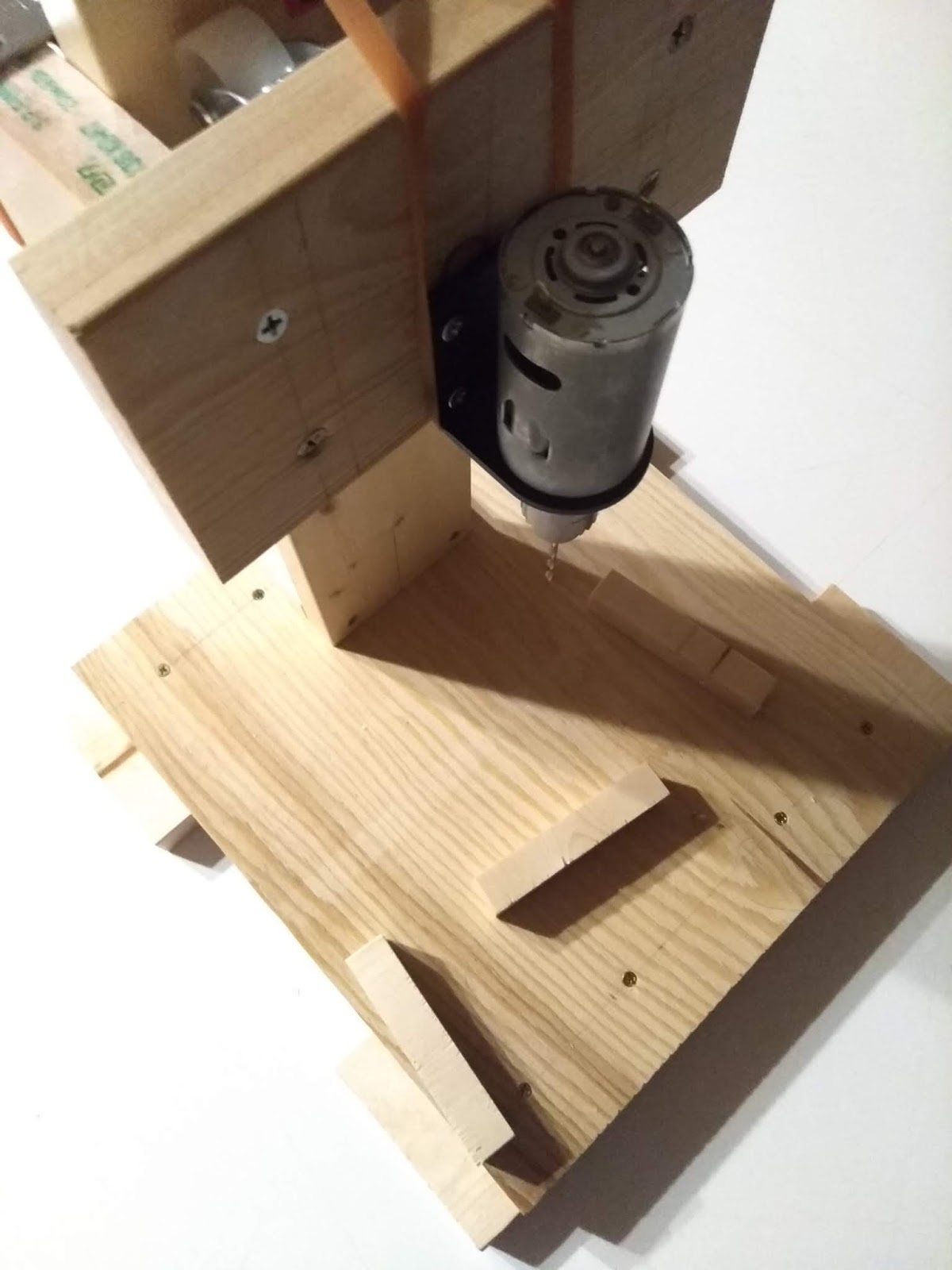

穴開機を木材で作ってみた。頭ではあーしたい、こうしたいが有るのだが、まずは試作機をこの連休中に組むことを目標とした。

で、実際に組んでみると課題が目の前に姿を現す。とにかく横方向の精度が悪い。スライド台を手で下げるのだが手の位置で刃先はズレてしまう。前後のズレは当初からの対応が効いたのか、気になるレベルじゃない。

輪ゴムでフレームを締めてみる。おお〜、摩擦係数が増えて動きが硬いが、横方向のズレは消えた。なるほど、これで摩擦による硬さを緩和させれば使えそうだな。

楽しいい。

真っ直ぐに穴を開けたい。

ドリルで真っ直ぐに穴を開けたい。手持ちじゃ無理なので穴開けガイドを木で作ってみた。

お金を掛けたくないので木っ端を集めてつくってみた。試していないが、やはり遊びが大きい。前後の遊びはほぼ解消したが左右の遊びが消せない。常に安定した入力が行えるように操作レバーを設けようかな。

まーM10のボルトの縦方向にM4のネジ穴をド真ん中にあけたいだけなんだけどね。あ〜それが難しい。

モーターの回転テスト

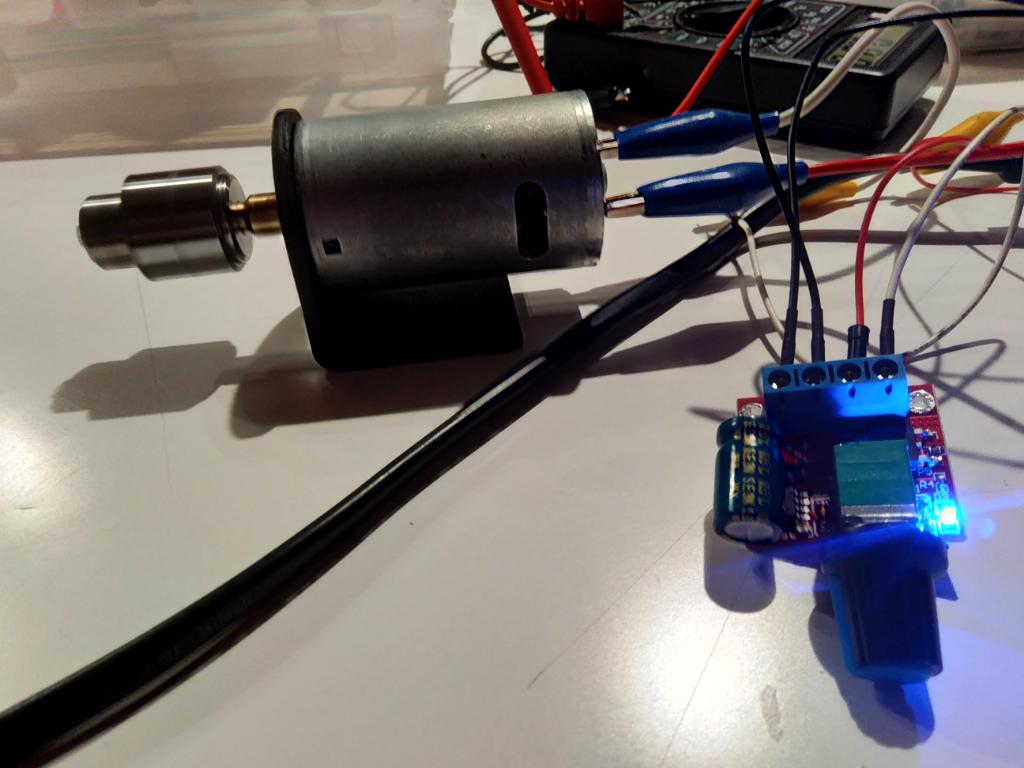

中国から届いたモーター制御機の試運転です。電源にはパソコンのACアダプター20Vを流用します。

結果は良好です。回転式の抵抗にスイッチ機能が付いていました。嬉しい誤算です。

卓上ドリルを試作する。

卓上ドリルの試作

まー日曜大工ですわ。案の定ではあるのですが、作業の壁は真っ直ぐに切る。垂直に切る。所定の位置に穴を開けるなどなど。簡単と思われる仕事がなんと難しい事か。

かと言って高価な道具を揃える事もできないので、なんちゃって道具をつくる事にする。ネットで検索すると出るわでるわ。同じ考えの方々で溢れてる。んー参考になるなー。

で、手持ちの材料で試しで組んでみる事に。精度に遊びがあるがオモチャと割切る。まずは一度つくる！自らのアイデアを形にする！そこからはじめることにする。

PWMモーター制御

中国からモーター制御装置が届いた。300円以下で、送料無料。約1ヶ月かかって届いた。普通郵便で。

冷静に考えると凄いよなー。インターネットで数百円の商品をポチると中国の誰かが対応する。で、そいつを送料無料で、普通に普通郵便で送ってくる。

今さらな話しだが、危うく「おせーよ！」というだけの話で済ませるところだった。最近は感覚が麻痺してるなー。
